Studzienka wodomierzowa z kręgów betonowych – wymiary, głębokość, wymagania

Studzienka wodomierzowa z kręgów betonowych ma zwykle średnicę Ø 1000 mm i głębokość 1,5-1,8 m, czyli tyle, ile wynosi rzędna przyłącza wodociągowego ułożonego poniżej strefy przemarzania. Przy większej głębokości lub rozbudowanej armaturze wybierz Ø 1200 mm. W tym artykule opisuję, kiedy studzienka jest wymagana, co narzucają jej przepisy, jakie kręgi wybrać, jak głęboko kopać i ile kosztują prefabrykaty.

Czym jest studzienka wodomierzowa i kiedy jest wymagana?

Studzienka wodomierzowa to szczelna komora na przyłączu wodociągowym, w której pracuje wodomierz główny, zawory odcinające po obu jego stronach i zawór antyskażeniowy. Studnia wodomierzowa poza budynkiem powstaje wtedy, gdy zestawu wodomierzowego nie da się umieścić wewnątrz budynku.

Co do zasady wodomierz główny montuje się w budynku, w piwnicy lub na parterze, w wydzielonym i łatwo dostępnym miejscu zabezpieczonym przed zalaniem, zamarzaniem i dostępem osób niepowołanych. Studzienkę poza budynkiem § 116 ust. 2 rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie dopuszcza w jednym przypadku: gdy budynek jest niepodpiwniczony i nie da się wydzielić takiego miejsca na parterze.

W praktyce dochodzi drugi powód, pozaprawny. Wodociągi chcą mieć dostęp do wodomierza bez wchodzenia na teren zabudowany, stąd studzienka przy dużej odległości budynku od granicy działki.

O wszystkim przesądzają warunki techniczne przyłączenia z lokalnych wodociągów. Znajdziesz w nich odpowiedź, czy studzienka jest potrzebna, gdzie ma stanąć i na jakiej rzędnej. Bez tego dokumentu zakup kręgów jest zgadywaniem.

Nie myl studzienki wodomierzowej ze studnią rewizyjną. Studnia rewizyjna służy do kontroli i czyszczenia kanalizacji, nie do pomiaru zużycia wody.

Jakie wymagania musi spełnić studzienka wodomierzowa według przepisów?

Wymagania dla studzienki wodomierzowej określa § 117 rozporządzenia w sprawie warunków technicznych. Jest ich osiem i dotyczą trzech rzeczy: konstrukcji komory, dostępu do wodomierza oraz ochrony przed wodą i wilgocią.

Wymóg § 117 WT	Co to oznacza w praktyce
Materiał trwały	Prefabrykat betonowy lub tworzywo o potwierdzonych parametrach
Stopnie lub klamry do schodzenia	Montowane w ścianie komory. Nie zastąpi ich drabina wnoszona na czas odczytu
Otwór włazowy min. Ø 0,6 m w świetle	Nakrywa z otworem Ø 600, nie Ø 300
Dwie pokrywy	Właz żeliwny na wierzchu, pokrywa wewnętrzna pod nim
Wierzchnia pokrywa dostosowana do obciążenia	Klasa włazu wg PN-EN 124 dobrana do ruchu nad studzienką
Zabezpieczenie przed napływem wód gruntowych i opadowych	Szczelne dno i szczelne przejścia rurowe
Zagłębienie do wyczerpywania wody	Wgłębienie w dnie komory, z którego odpompowuje się wodę
Wentylacja	Otwór wentylacyjny w nakrywie albo właz z wentylacją

Dwie pozycje z tej listy klienci pomijają najczęściej: drugą pokrywę i zagłębienie w dnie. Obie są wymogiem prawnym, nie dodatkiem.

Kiedy wodociągi wymagają studzienki wodomierzowej na działce?

Wodociągi wymagają studzienki wodomierzowej najczęściej w trzech sytuacjach:

• budynek nie ma piwnicy ani innego pomieszczenia spełniającego warunki dla wodomierza,
• odległość od granicy działki do budynku jest duża, więc dojście do wodomierza w budynku byłoby uciążliwe,
• przyłącze zasila obiekt bez stałej obsługi: działkę rekreacyjną, warsztat, budowę w toku.

Po zamówieniach z Opolszczyzny widzę, że przy działkach rekreacyjnych i budowach w toku studzienka bywa wymagana praktycznie zawsze. Wodociągi chcą mieć dostęp do wodomierza bez wchodzenia na teren zabudowany. Czy w Twoim przypadku studzienka jest obowiązkowa, dowiesz się tylko z warunków technicznych przyłączenia. Złóż wniosek, zanim zamówisz jakikolwiek prefabrykat.

Gdzie na działce umieścić studzienkę wodomierzową?

Studzienkę wodomierzową ustaw na przyłączu wodociągowym, możliwie blisko granicy działki od strony sieci, w miejscu z całorocznym dojazdem i dostępem dla inkasenta. Standardowo 1-2 m za linią ogrodzenia, poza zasięgiem kół samochodu. Wyjątkiem jest sytuacja, w której wybierzesz właz o wyższej klasie obciążenia.

Unikaj zagłębień terenu, w których zbiera się woda opadowa, i miejsca planowanego pod parkowanie. Przesunięcie studzienki po odbiorze oznacza ponowny wykop i nowe wpięcie w sieć.

Dokładną lokalizację wskazują warunki techniczne przyłączenia z lokalnych wodociągów. Ten sam dokument przesądza o samej konieczności wykonania studzienki.

Studzienka wodomierzowa krok po kroku, czyli kolejność działań

1. Złóż wniosek o warunki techniczne przyłączenia w lokalnym przedsiębiorstwie wodociągowym. Bez tego dokumentu nie znasz rzędnej przyłącza ani lokalizacji studzienki.
2. Odczytaj z warunków rzędną przyłącza. To jedyna liczba, od której liczy się głębokość studzienki i liczba kręgów.
3. Dobierz średnicę i komplet elementów do rzędnej: krąg denny, kręgi nadstawne, nakrywa, pokrywa wewnętrzna, właz.
4. Zamów prefabrykaty z transportem. Elementy ważą od 75 do 400 kg, więc potrzebny jest samochód z HDS albo koparka na miejscu.
5. Wykonaj wykop i osadź kręgi, zamontuj stopnie złazowe, uszczelnij przejścia rurowe.
6. Zgłoś odbiór przed zasypaniem wykopu. Wodociągi sprawdzają szczelność i dostęp, geodeta wykonuje inwentaryzację powykonawczą.
7. Dobierz pierścienie wyrównawcze po zasypaniu. Dopiero wtedy znasz realną różnicę wysokości do poziomu terenu.

Studzienka wodomierzowa betonowa czy plastikowa – co wybrać?

Studzienka betonowa wygrywa stabilnością i ceną, plastikowa masą i szybkością montażu. Wybór zależy głównie od poziomu wód gruntowych i od tego, jakim sprzętem dysponuje ekipa.

	Kręgi betonowe	Studzienka z tworzywa
Masa elementu	280-400 kg (Ø 1000-1200/500)	kilkanaście do kilkudziesięciu kg
Montaż	koparka lub HDS obowiązkowo	ręcznie, w dwie osoby
Stabilność w gruncie	duża, bo ciężar dociąża konstrukcję	mniejsza, wymaga starannej obsypki, czasem obetonowania
Wysoki poziom wód gruntowych	ryzyko wyporu praktycznie zerowe	realne ryzyko wyporu, czyli wypchnięcia studzienki ku górze
Odporność na nacisk gruntu	wysoka, wieloletnia eksploatacja	wrażliwsza na obciążenia boczne
Cena prefabrykatów	niższa	wyższa

Wady trzeba nazwać po imieniu z obu stron. Beton wymaga sprzętu, bo bez koparki nie ma montażu. Tworzywo bywa niestabilne w nasiąkniętym gruncie i przy wysokiej wodzie gruntowej potrafi wypłynąć, jeśli obsypkę zrobiono byle jak.

Obsypka to warstwa gruntu lub kruszywa wypełniająca przestrzeń między ścianą studzienki a ścianą wykopu. Na wsi i w małych miejscowościach, gdzie ekipa i tak przyjeżdża z koparką do wykopu pod przyłącza, beton jest po prostu tańszy i pewniejszy.

Jakie kręgi betonowe wybrać do studzienki wodomierzowej?

Do studzienki wodomierzowej wybierz kręgi betonowe Ø 1000 lub Ø 1200 mm o wysokości 500 mm, w wersji z dnem u podstawy i bez dna wyżej. Kręgi 250 mm służą do dobicia brakującej wysokości. Większe średnice, Ø 1600 i Ø 2000, są do tego zastosowania przewymiarowane.

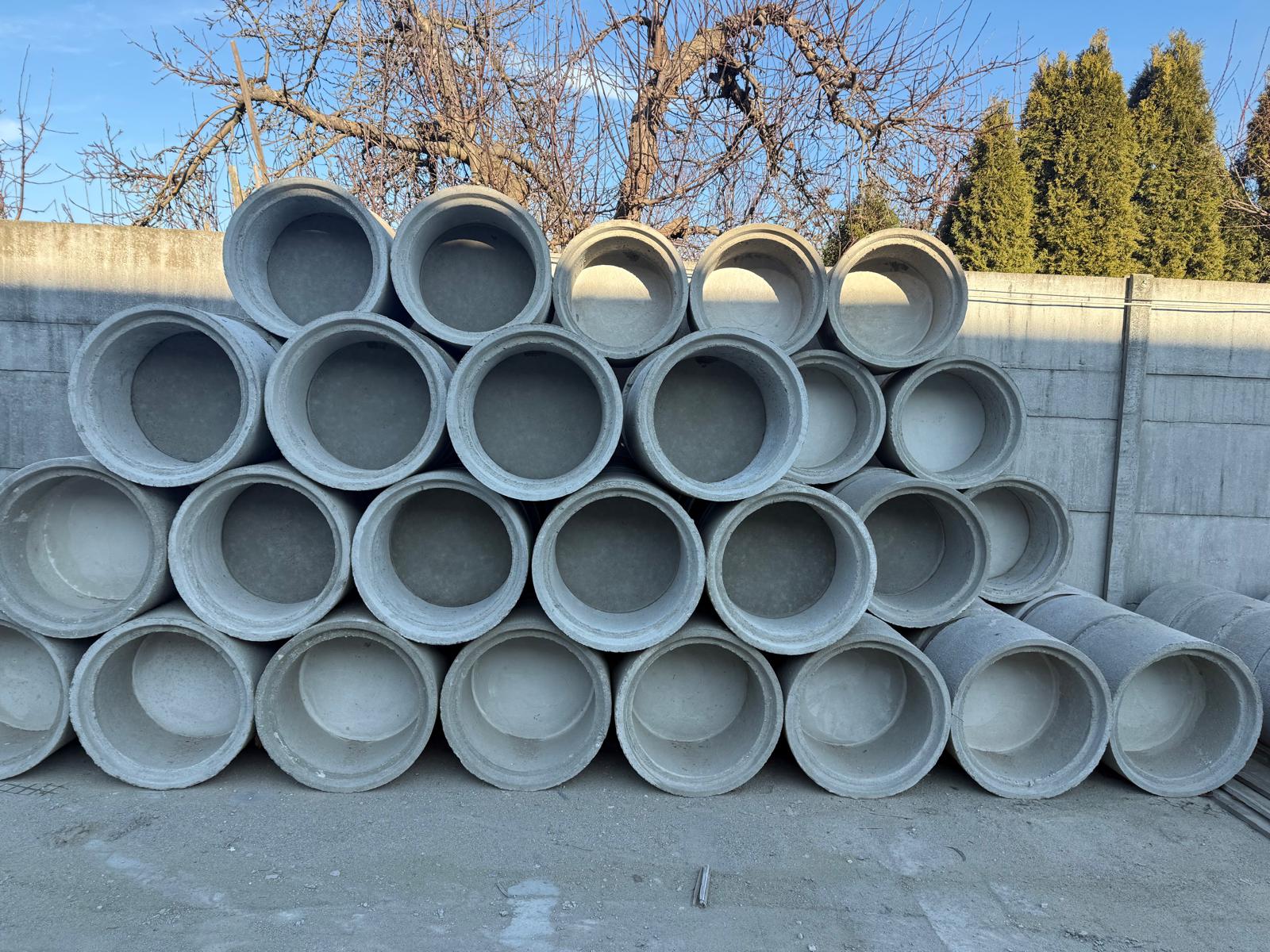

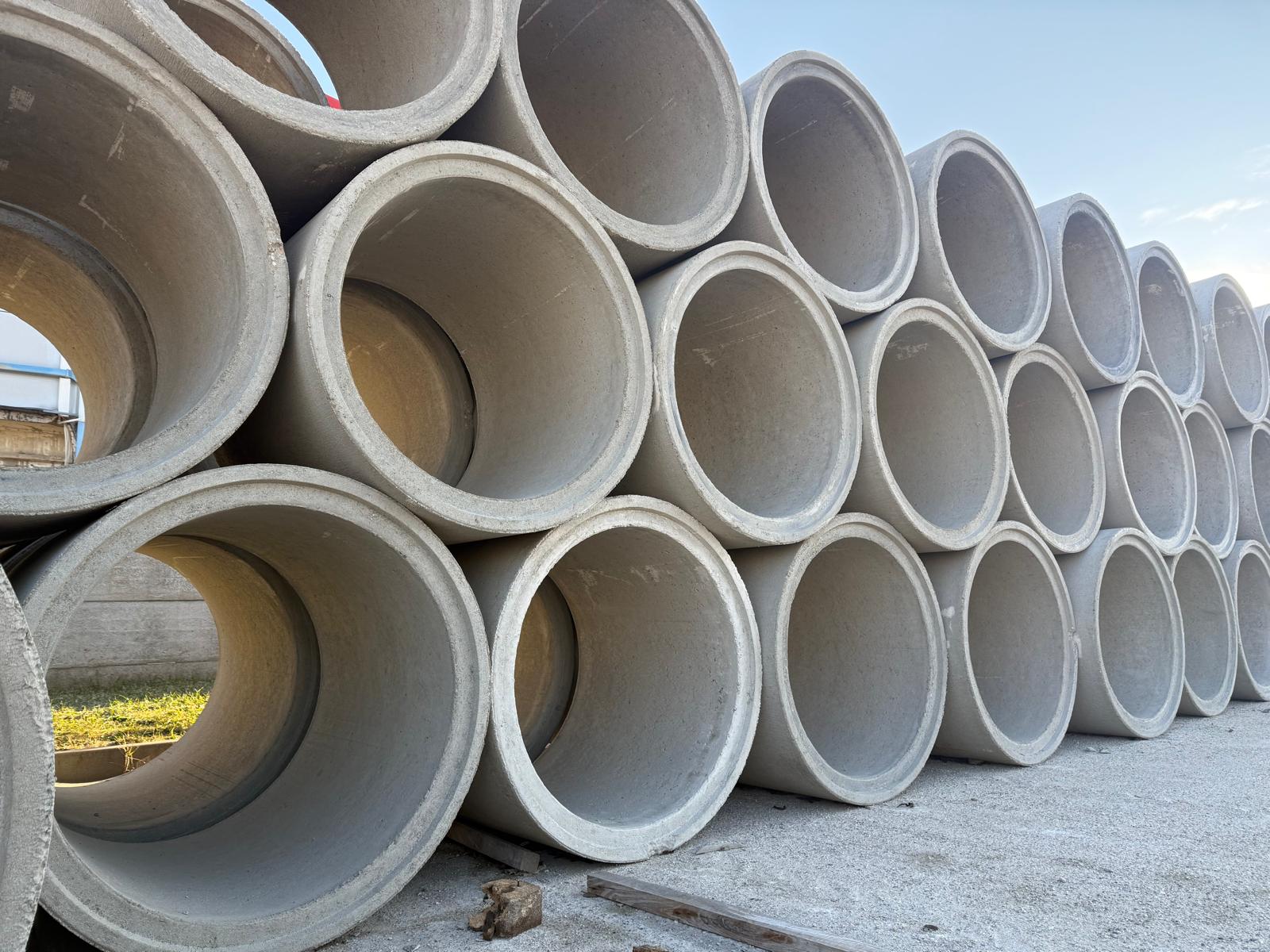

W naszym zakładzie kręgi produkujemy w średnicach Ø 800-2000 mm, z dnem i bez, w wysokościach 250, 500 i 1000 mm zależnie od średnicy. Cały zakres elementów mamy w jednym zakładzie, więc komplet na studzienkę wodomierzową złożysz u jednego producenta.

Liczy się też surowiec. Do kręgów używamy kruszywa płukanego, nie pospółki, piasku kopanego czy tłucznia. Stąd powtarzalna wytrzymałość i szczelność. Robimy to od 1928 roku i wiemy, które partie kruszywa się sprawdzają.

Każdy wyrób ma aktualną deklarację właściwości użytkowych zgodną z normą PN-EN 1917 dla studzienek włazowych i niewłazowych z betonu, do pobrania w zakładce Certyfikaty.

Krąg Ø 1000/500 waży ok. 280 kg, a Ø 1200/500 ok. 400 kg. Ręcznie tego nie postawisz. Zaplanuj dostawę samochodem z HDS albo miej na miejscu koparkę, inaczej materiał zostanie na poboczu, a ekipa będzie czekać.

Jaka średnica studzienki wodomierzowej: Ø 1000 czy Ø 1200?

Do typowego zestawu wodomierzowego wystarczy Ø 1000 mm, o ile studzienka nie schodzi głębiej niż ok. 1,6 m. Poniżej tego poziomu, przy rozbudowanej armaturze albo gdy do komory trzeba wejść, a nie tylko sięgnąć ręką, bierz Ø 1200 mm. Rozbudowana armatura to filtr, zawór antyskażeniowy albo przepływomierz. Każdy z nich zajmuje miejsce, którego w wąskiej komorze zwyczajnie nie ma.

Ø 600 odpada. W tak ciasnej studni nie popracujesz kluczem przy montażu wodomierza i nie wymienisz go po latach. A wodomierz główny wraca co kilka lat na wymianę i legalizację, czyli urzędowe potwierdzenie poprawności wskazań. Wąska studnia oszczędza kilkaset złotych raz, a kosztuje przy każdym przeglądzie.

Im głębiej, tym szerzej. Głęboka i wąska studzienka to najczęstszy błąd wymiarowy, jaki widzę przy zamówieniach.

Jak głęboka powinna być studzienka wodomierzowa z kręgów?

Studzienka wodomierzowa z kręgów ma typowo 1,5-1,8 m głębokości. Głębokość wynika z prostej sekwencji. Strefy przemarzania gruntu w Polsce wynoszą od 0,8 do 1,4 m zależnie od regionu, przyłącze wodociągowe układa się poniżej tej strefy, zwykle na 1,4-1,6 m poniżej poziomu terenu, a dno studzienki musi sięgnąć rzędnej przyłącza.

Rzędna to po prostu wysokość, na jakiej biegnie rura, liczona w metrach poniżej poziomu terenu (skrót: p.p.t.). Znajdziesz ją w warunkach technicznych przyłączenia. Dla większości działek w Polsce właściwa głębokość studzienki wodomierzowej to 1,5-1,8 m (1500-1800 mm) p.p.t.

Strefa przemarzania	Region	Głębokość przemarzania	Zalecana głębokość studzienki
I	Zachodnia Polska: Opolszczyzna, Dolny Śląsk, Ziemia Lubuska	0,8 m	ok. 1,5 m
II	Centrum kraju	1,0 m	1,6-1,7 m
III	Wschodnia Polska	1,2 m	1,7-1,8 m
IV	Północno-wschodnia Polska (okolice Ełku, Pojezierze Suwalskie)	1,4 m	od 1,8 m

Podział na strefy pochodzi z mapy zamieszczonej w normie PN-81/B-03020. Normę wycofano w 2010 roku i zastąpiono Eurokodem 7 (PN-EN 1997-1 i PN-EN 1997-2), ale nowej mapy przemarzania dotąd nie opublikowano, dlatego projektanci nadal korzystają z mapy z wycofanej normy.

Ostateczną rzędną narzucają warunki techniczne przyłączenia. Zanim zamówisz kręgi, sprawdź w nich rzędną przyłącza. To jedyna liczba, od której liczy się cała reszta.

Ile kręgów potrzeba na studzienkę o głębokości 1,5 m?

Trzy kręgi o wysokości 500 mm, z czego dolny z dnem. Do tego nakrywa, pokrywa wewnętrzna i pierścienie wyrównawcze, ale te trzy elementy są takie same niezależnie od głębokości. Reguła jest prosta: podziel głębokość przez 0,5 m, a wynik to liczba kręgów. Najniższy zawsze z dnem.

Gotowy przelicznik do wykopu:

Głębokość	Układ kręgów Ø 1000 lub Ø 1200
1,0 m	krąg z dnem 500 + 1 × krąg 500 + nakrywa
1,5 m	krąg z dnem 500 + 2 × krąg 500 + nakrywa
1,75 m	krąg z dnem 500 + 2 × krąg 500 + krąg 250 + nakrywa
2,0 m	krąg z dnem 500 + 3 × krąg 500 + nakrywa

Kręgi 250 mm dobijają wysokość. Używasz ich wtedy, gdy rzędna przyłącza nie dzieli się równo przez 500 mm. Różnicę kilku centymetrów do poziomu terenu wybierają już pierścienie wyrównawcze, nie kręgi.

Licz od rzędnej przyłącza w górę, nie od poziomu terenu w dół. Przy zamówieniu podaj obie liczby, czyli głębokość wykopu i rzędną, zamiast gotowej listy kręgów. Wtedy nie skończy się na brakującym elemencie na ostatnie 20 cm.

Krąg z dnem czy bez dna do studzienki wodomierzowej?

Do studzienki wodomierzowej stosuj krąg z dnem. Zabezpieczenia komory przed napływem wód gruntowych i opadowych wymaga § 117 ust. 1 pkt 2 rozporządzenia, a krąg bez dna posadowiony na podsypce żwirowej tego wymogu nie spełnia. Z założenia jest otwarty na grunt.

Krąg bez dna sprawdza się w studniach chłonnych i rewizyjnych, gdzie odprowadzenie wody w grunt jest celem. Przy wodomierzu cel jest odwrotny: komora ma być szczelna.

Woda, która i tak trafi do środka, czyli kondensat i deszcz przy otwartym włazie, musi mieć odbiór. Stąd wymóg zagłębienia do wyczerpywania wody w dnie komory. To niewielkie wgłębienie w posadzce, z którego odpompowuje się zebraną wodę. Bez niego wodomierz stoi w kilku centymetrach wody przez większość roku.

Czy studzienka wodomierzowa musi mieć wentylację?

Tak. Wentylacja studzienki wodomierzowej jest wymogiem rozporządzenia, a jest pomijany najczęściej ze wszystkich wymagań § 117.

Bez wentylacji pod pokrywą skrapla się para, a wodomierz pracuje w stałym kondensacie: korodują śruby, matowieje liczydło, odczyt staje się nieczytelny. Po kilku sezonach inkasent nie odczyta stanu bez przetarcia liczydła.

Wystarczy otwór wentylacyjny w nakrywie albo właz z wentylacją. Cel jest ten sam co przy szczelnym dnie. Wodomierz nie może stać w wodzie ani pracować w kondensacie.

Z czego składa się komplet studzienki wodomierzowej?

Komplet studzienki wodomierzowej z kręgów to sześć elementów: pięć prefabrykatów betonowych i jeden odlew żeliwny. Nic poza tą listą nie jest potrzebne.

Lista zakupowa, sfotografuj ją przed wizytą w zakładzie:

Element	Funkcja	Uwaga przy zamówieniu
Krąg denny Ø 1000/500 lub Ø 1200/500 z dnem	szczelne dno komory	wymagany przez § 117, nie zastępuj go kręgiem bez dna
Kręgi nadstawne Ø 1000/500 lub Ø 1200/500	budowa wysokości komory	kręgi 250 mm do dobicia wysokości
Nakrywa żelbetowa (pokrywa)	przykrycie studni, oparcie dla włazu	średnica o klasę większa od kręgu, otwór Ø 600
Pokrywa wewnętrzna Ø 630 × 7 cm	druga pokrywa wymagana przez § 117 ust. 2	wchodzi w otwór Ø 600 pod właz żeliwny
Pierścienie wyrównawcze 60-140/625 DIN	wyprowadzenie włazu do poziomu terenu	dobierane po zasypaniu wykopu
Właz żeliwny wg PN-EN 124	dostęp do wodomierza	klasa zależna od nawierzchni

Stopnie złazowe lub klamry są wymogiem rozporządzenia, nie opcją. Montuje je ekipa wykonawcza po osadzeniu kręgów. Przy studzience 1,5 m schodzi się do niej rzadko, głównie przy wymianie i legalizacji wodomierza, ale komora musi być w stopnie wyposażona niezależnie od częstotliwości zejść.

O jednym klienci dowiadują się najczęściej dopiero przy odbiorze towaru. Nakrywę dobiera się nie do średnicy nominalnej kręgu, lecz o jeden rozmiar wyżej: krąg Ø 1000 wymaga nakrywy Ø 1200. Pomyłka oznacza drugi transport ciężkiego elementu.

Jaką nakrywę dobrać do kręgu Ø 1000 i Ø 1200?

Do kręgu Ø 1000 dobierz nakrywę Ø 1200, a do kręgu Ø 1200 nakrywę Ø 1460. Średnicę kręgu mierzy się wewnątrz, nie po zewnętrznej krawędzi ścianki. Pełna zasada doboru:

• krąg Ø 800 → nakrywa Ø 1000
• krąg Ø 1000 → nakrywa Ø 1200
• krąg Ø 1200 → nakrywa Ø 1460
• krąg Ø 1600 → nakrywa Ø 1800
• krąg Ø 2000 → nakrywa Ø 2250

Nakrywy od Ø 1000 produkujemy jako pełne albo z otworem na właz Ø 600 lub Ø 300. Do studzienki wodomierzowej wybierz wariant z otworem Ø 600, bo rozporządzenie wymaga otworu włazowego o średnicy co najmniej 0,6 m w świetle. Warianty Ø 1000/10 cm i Ø 1200/10 cm mamy dostępne także jako dzielone, co ratuje sytuację przy ograniczonym dojeździe sprzętu.

Jaki właz do studzienki wodomierzowej: klasa A15, B125 czy D400?

Klasę włazu dobierasz według tego, co jeździ nad studzienką, a nie według jej głębokości. Klasyfikacja idzie zgodnie z PN-EN 124:

• klasa A15: powierzchnie przeznaczone wyłącznie dla pieszych i rowerzystów, czyli trawnik, ogród, teren zielony
• klasa B125: drogi i obszary dla pieszych, chodniki, parkingi i tereny parkowania samochodów osobowych
• klasa C250: wyłącznie zwieńczenia wpustów ściekowych przy krawężnikach, przy studzience wodomierzowej bez zastosowania
• klasa D400: jezdnie dróg, ciągi pieszo-jezdne, utwardzone pobocza i obszary parkingowe dla wszystkich rodzajów pojazdów

Najczęstszy błąd to np. właz klasy A15 wpuszczony w podjazd, bo w dniu montażu studzienka stała w trawie. Po roku dochodzi kostka brukowa, a nacisk koła rozłupuje żeliwo. Jeśli jest jakakolwiek szansa, że nad studzienką stanie samochód, bierz od razu B125.

Pierścienie wyrównawcze – jak wyprowadzić właz do poziomu terenu?

Pierścienie wyrównawcze to niskie elementy betonowe układane między nakrywą a włazem, które podnoszą właz dokładnie do poziomu terenu lub nawierzchni. Bez nich właz albo wystaje ponad trawnik, albo tonie kilka centymetrów pod kostką.

Zapis wymiarowy czyta się tak: 100/625 DIN oznacza wysokość 100 mm i średnicę 625 mm. Pierwsza liczba to grubość pierścienia, druga to wymiar dopasowany do standardowego kołnierza włazu. W naszym zakładzie w Zielinie produkujemy pierścienie 60, 80, 100, 120 i 140/625 DIN, więc różnicę wysokości składasz z kilku elementów jak z klocków.

Nie pomyl 625 mm z otworem Ø 600 w nakrywie. To dwa różne wymiary dwóch różnych elementów. Pierścienie zamawiaj na końcu, po zasypaniu wykopu, gdy realna różnica wysokości jest już znana.

Ile kosztuje studzienka wodomierzowa z kręgów betonowych?

Same prefabrykaty na studzienkę wodomierzową o głębokości ok. 1,5 m kosztują 1 400-1 950 zł netto, zależnie od średnicy. Poniższe wyliczenia obejmują wyłącznie elementy betonowe, bez robocizny, wykopu i wpięcia w sieć.

Element	Wariant Ø 1000	Wariant Ø 1200
Krąg z dnem 500 mm	517 zł	520 zł
2 × krąg nadstawny 500 mm	2 × 228 zł = 456 zł	2 × 328 zł = 656 zł
Nakrywa	Ø 1200 × 10 cm, 362 zł	Ø 1460 × 15 cm, 677 zł
Pokrywa wewnętrzna Ø 630 × 7 cm	75 zł	75 zł
Razem netto	1 410 zł	1 928 zł

Ceny netto z cennika Zakładu Betoniarskiego Szendzielarz (stan na sierpień 2026). Bieżącą cenę potwierdzamy telefonicznie przy zamówieniu.

Do tego dochodzą właz żeliwny i pierścienie wyrównawcze, wyceniane indywidualnie zależnie od modelu i klasy, oraz transport liczony według odległości.

Na cenę wpływają cztery rzeczy:

• średnica kręgu: przejście z Ø 1000 na Ø 1200 to największy pojedynczy skok,
• głębokość studni: każde kolejne 500 mm to jeden krąg więcej,
• klasa włazu: A15 i D400 to dwa różne przedziały cenowe,
• transport: liczony według odległości od Zieliny.

Największy skok robi przejście z Ø 1000 na Ø 1200, nie tyle przez same kręgi, ile przez nakrywę Ø 1460, która kosztuje niemal dwa razy tyle co Ø 1200.

Najczęstsze pytania o studzienkę wodomierzową z kręgów

Co musisz wiedzieć przed zamówieniem kręgów na studzienkę?

Studzienka wodomierzowa z kręgów betonowych to najczęściej Ø 1000 mm, a przy większej głębokości lub rozbudowanej armaturze Ø 1200 mm. Głębokość 1,5-1,8 m nie jest wartością umowną – wynika z rzędnej przyłącza wodociągowego ułożonego poniżej strefy przemarzania. Komplet elementów to krąg denny, kręgi nadstawne, nakrywa dobrana o klasę większa od kręgu, pierścienie wyrównawcze i właz dobrany do obciążenia nawierzchni. Zakres formalny oraz rzędną przyłącza potwierdzają warunki techniczne wydane przez lokalne przedsiębiorstwo wodociągowe.

Kręgi na studzienkę wodomierzową, cały komplet u jednego producenta

Kręgi Ø 1000 i Ø 1200 z dnem i bez, nakrywy z otworem na właz, pierścienie wyrównawcze i włazy żeliwne mamy w jednym miejscu – z deklaracjami właściwości użytkowych i dostawą własnym transportem. Podaj głębokość wykopu i średnicę, a rozpiszemy komplet elementów.

Zadzwoń na 77 466 84 51 lub 534 605 432 – odbiór osobisty lub dostawa

Źródła

1. Rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 1225) – §§ 116-117: podstawa prawna wymagań dla studzienki wodomierzowej.
2. Ustawa o zbiorowym zaopatrzeniu w wodę i zbiorowym odprowadzaniu ścieków – art. 19a – terminy wydania i ważność warunków przyłączenia do sieci.
3. PN-EN 1917:2004 Studzienki włazowe i niewłazowe z betonu – norma wyrobu dla prefabrykowanych elementów studzienek betonowych.
4. PN-EN 124-2:2015 Zwieńczenia wpustów i studzienek kanalizacyjnych – klasyfikacja klas obciążenia włazów od A15 do D400.
5. Przemarzanie gruntu a projektowanie fundamentów – Inżynier Budownictwa – strefy przemarzania wobec PN-81/B-03020 i Eurokodu 7.
